WEB DYNAMIQUE / IHM
EXAMEN
Mercredi 12 janvier 2021
Durée : 3 heures 30

Un site WEB pour lire les codes couleurs des résistances éléctriques

On peut voir sur les résistances électriques des anneaux de couleur.
La correspondance entre les chiffres et les couleurs des anneaux constitue ce qu'on appelle le code des couleurs et permet de déterminer la valeur en Ohms d'une résistance.
En savoir plus

On ne s’intéresse dans cet exercice qu’aux résistances à 5 anneaux, les trois premiers anneaux donnent les chiffres significatifs, le quatrième donne le multiplicateur (la puissance de 10 avec laquelle il faut multiplier les chiffres significatifs). Le cinquième indique la tolérance (critère que l’on ne traitera pas dans cet exercice)

1. Créer une base de données MySQL sur votre ordinateur.
Puis utiliser ce code SQL pour créer, dans cette base de données, une table resistance qui contient les données permettant d'établir la correspondance entre les chiffres et les codes couleurs des résistances.

2.  Ecrire une page sur votre serveur WEB local qui

2.1 se connecte à la base de données en PHP et récupère les données de la table resistance.

2.2 puis, en Javascript, propose la conversion d’une valeur en Ohm en son code couleur

3. Inversement, toujours en Javascript, la même page WEB proposera la conversion d’un code couleur en sa valeur en Ohm.

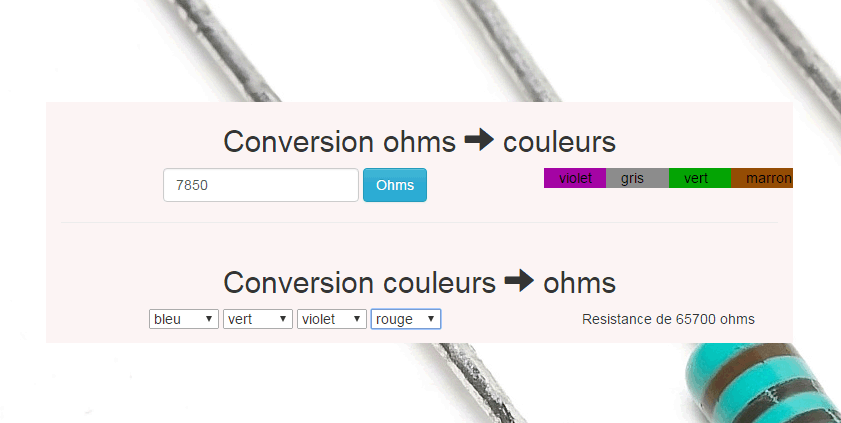

Le résultat de votre page WEB devra avoir une allure similaire à l'image suivante. Vous essayerez d'utiliser le framework Bootstrap pour que votre application soit "responsive"



Quelques exemples de valeurs et de codes couleurs
850000000  gris – vert – noir – bleu
73100   violet – orange – marron – rouge
4720     jaune – violet – rouge - marron
